金属线槽、桥架、封闭母线安装优秀施工做法，值得参考！
日期：2019-05-07 浏览次数：1735
目前建筑电气工程施工中存在的主要问题：专业工程承发包较混乱。材料市场混乱，产品质量差。施工现场安装专业人员配备严重不足。设计变更与现场施工不同步；图纸审核、方案策划不深入。施工工序混乱，抢工现象很普遍。资料归档不齐全，填写不规范。那么我们更加需要一些优质较好的做法供施工人员参考实施，今天来看看线管敷设仍存在的问题和一些注意事项。
安装应注意以下几点
1、金属电缆桥架及其支架和引入引出的金属电缆导管必须可靠接地。
⑴金属电缆桥架及其支架全长应不少于2处与接地或接零干线连接；
⑵非镀锌电缆桥架间连接板的两端需做跨接地线，跨接线截面不小于4mm2。
⑶镀锌桥架连接板两端不需跨接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2、应急配电线路与正常配电线路应分槽敷设；双电源供电的两个电源回路不宜同槽敷设。
3、强电与弱电应分槽敷设。弱电中的不同系统宜分槽敷设，消防、综合布线等弱电线路应分槽敷设。
4、线槽、桥架、封闭母线经过建筑物的变形缝时应采取补偿措施；穿过防火墙及防火楼板时线槽、桥架内外应采取防火封堵措施。
5、桥架与支架间应采用螺栓固定，且螺母位于桥架外侧。
6、封闭插接母线的连接必须符合产品技术文件规定，垂直敷设时，应在通过楼板处采用附件支撑，层高超过3.5m和母线末端悬空时应加支架横向固定。
较好做法

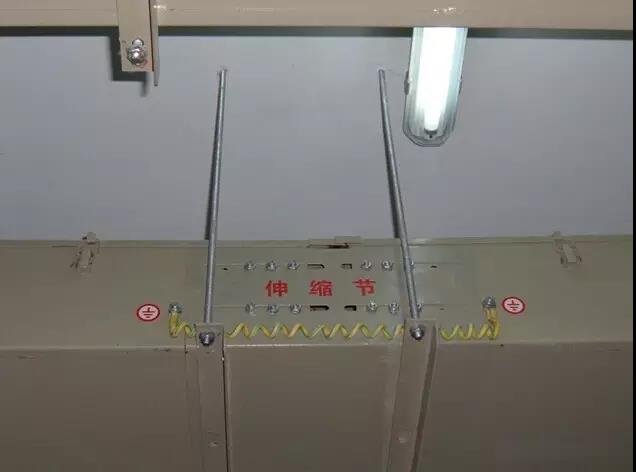

伸缩节做法规范，标识清晰

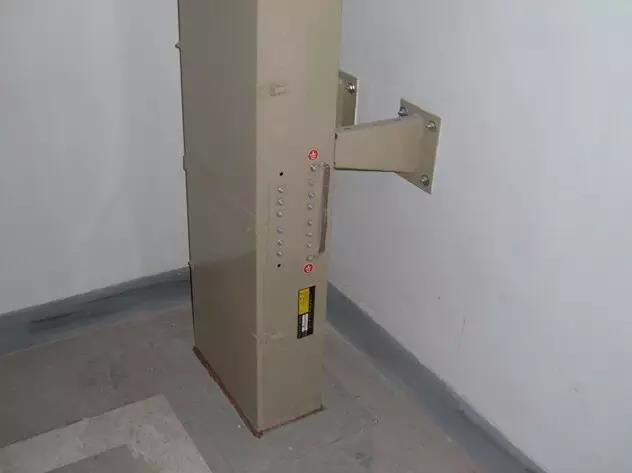

桥架防火封堵施工规范
电缆桥架穿楼板处防火泥封堵的施工过程
母线排列整齐，共用支架固定可靠
吊架排布均匀整齐，横担水平有序，桥架走向平直
采用墙内预留接线盒，桥架过渡至主桥架的做法，避免了电井内裸线及软管施工不到位的弊病
安装应注意以下几点
1、金属电缆桥架及其支架和引入引出的金属电缆导管必须可靠接地。
⑴金属电缆桥架及其支架全长应不少于2处与接地或接零干线连接；
⑵非镀锌电缆桥架间连接板的两端需做跨接地线，跨接线截面不小于4mm2。
⑶镀锌桥架连接板两端不需跨接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
2、应急配电线路与正常配电线路应分槽敷设；双电源供电的两个电源回路不宜同槽敷设。
3、强电与弱电应分槽敷设。弱电中的不同系统宜分槽敷设，消防、综合布线等弱电线路应分槽敷设。
4、线槽、桥架、封闭母线经过建筑物的变形缝时应采取补偿措施；穿过防火墙及防火楼板时线槽、桥架内外应采取防火封堵措施。
5、桥架与支架间应采用螺栓固定，且螺母位于桥架外侧。
6、封闭插接母线的连接必须符合产品技术文件规定，垂直敷设时，应在通过楼板处采用附件支撑，层高超过3.5m和母线末端悬空时应加支架横向固定。
